Informasi Komponen-Komponen Pada Motherboard

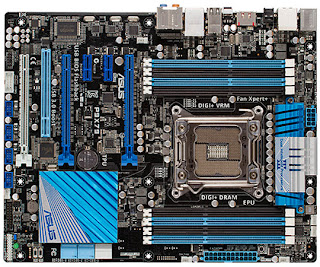

Sebuah papan induk.

Papan induk (bahasa Inggris: motherboard) adalah papan sirkuit tempat berbagai komponen elektronik saling terhubung seperti pada PC atau Macintosh dan biasa disingkat dengan kata mobo.

Pengertian lain dari Motherboard atau dengan kata lain mainboard adalah papan utama berupa pcb yang memiliki chip bios (program penggerak), jalur-jalur dan konektor sebagai penghubung akses masing-masing perangkat.

Motherboard yang banyak ditemui dipasaran saat ini adalah motherboard milik PC yang pertama kali dibuat dengan dasar agar dapat sesuai dengan spesifikasi PC IBM.

Motherboard atau disebut juga dengan Papan Induk Motherboard merupakan komponen utama dari sebuah PC, karena pada Motherboard-lah semua komponen PC anda akan disatukan. Bentuk motherboard seperti sebuah papan sirkuit elektronik. Motherboard merupakan tempat berlalu lalangnya data. Motherboard menghubungkan semua peralatan komputer dan membuatnya bekerja sama sehingga komputer berjalan dengan lancar.

Komponen-komponen Papan induk (motherboard)

1. SOCKET PROCESSOR

Sebuah motherboard memiliki socket processor. Untuk tipe motherboard dahulu, kebanyakan menggunakan slot processor bukan socket processor. Perbedaannya ialah, slot processor memerlukan alat lain lagi untuk menghubungkan antara processor dengan motherboard layaknya terminal listrik namun mempunyai fungsi khusus,caranya dengan menancapkan processor ke terminal ( terminal itu berupa sirkuit berbentuk papan dan memiliki slot ) lalu dihubungkan lagi ke slot yang tersedia di motherboard. Sedangkan tipe socket yaitu tipe processor terbaru, yang memiliki banyak kaki, dan dalam pemasangannya tidak perlu media atau sarana seperti slot processor. dan perlu diingat tipe processor atau jenis processor itu banyak sekali, ada LGA, dll. Biasanya jika kita mau membelinya, pada kotak dus pembelian terdapat spesifikasi processor yang kita beli. atau langsung tanyakan saja sama penjualnya. Soket processor berfungsi untuk menancapkan Processor ke motherboard. Ada beberapa jenis Soket yang tersedia, bergantung kepada jenis Processor yang dapat dipasang.

Jenis-jenis soket/slot tersebut adalah :

a. Slot 1

Mother Board yang dibuat untuk mendukung Processor P-III dan Celeron.

b. Slot 2

Motherboard yang dibuat untuk mendukung Processor P-II dan Xeon 9.

c. Socket 7

Motherboard yang dibuat untuk mendukung Processor AMD K6-2, AMD K6-3 dan

cyrix M-II serta pentium MMX.

d. Slot A

Motherboard yang dibuat untuk mendukung Processor AMD Athlon, AMD

thunderbird.

e. Socket A

Motherboard yang dibuat untuk mendukung Processor AMD Athlon dan AMD

duron.

f. Socket 370

Motherboard yang dibuat untuk mendukung Processor Intel Pentium –III ( Tualatin

dan copermint)/celeron II

g. Socket 8

Motherboard yang dibuat untuk mendukung Processor Pentium-II dan Pentium Pro.

h. Socket 423

Motherboard yang dibuat untuk mendukung Processor Pentium-IV.

2. CHIPSET

Kebanyakan komputer desktop dikawal oleh beberapa keping silikon yang terdapat di atas papan induk. “Specification Application Specific Integrated Circuit” atau ASICs atau dikenal sebagai chipset. Chipset merupakan rangkaian elektronik yang kecil, di dalamnya dijejali dengan banyak transistor. Chipset juga menentukan jenis memori yang boleh digunakan oleh papan induk, kelajuan penghantaran data di antara “hard drive” dan juga sistem serta mengawal semua peranti-peranti yang terdapat pada slot-slot pengembangan ( expansion slots ). Pada umumnya fungsi-fungsi utama yang dikawal oleh chipset adalah kesesuaian sistem ( compatibility ), keluasan ( expandability ) dan juga memori.

Chipset memiliki beberapa fungsi, misalnya :

– Chips ROM untuk menyimpan BIOS.

– Chipset yang secara normal terdiri dari dua northbridge dan southbridge

– Chipset juga berfungsi menjembatani aliran data dan mengatur serta

mengontrol beberapa komponen utama dan tambahan pada motherboard.

Pada motherboard terdapat 2 jenis chipset yang bisa dibilang berfungsi sebagai panglima tertinggi pada sebuah system motherboard. Namun saat ini, terdapat banyak motherboard yang menggunakan chipset yang berbeda-beda. Jenis chipset yang akan digunakan pada motherboard akan menentukan beberapa hal, antara lain :

• Tipe prosesor yang bisa digunakan

• Jenis memori yang mendukung system PC dan kapasitas maksimumnya

• Kelengkapan I/O yang mampu disediakan

• Tipe display adapter yang bisa digunakan

• Lebar data pada motherboarad yang bisa didukung

• Ketersedian fitur-fitur tambahan (misalnya LAN, sound card, atau modem onboard).

Chipset terbagi atas 2 jenis yaitu :

– Chipset Northbridge

Chiset ini merupakan litar “bus controller” yang utama seperti memori, cache dan “PCI Controller”. Ia mungkin mempunyai lebih daripada satu “discrete cip”. Seluruh chipset dinamakan dengan nombor-nombor primary ataupun cip north bridge yang terbesar. Sebagai contoh : “FW82439HX” menandakan PCI set Intel 430HX.

– Chipset Southbridge

Chipset ini merujuk kepada peripheral dan controller yang tidak begitu penting ( non-essential controller ) seperti EIDE dan controller serial port. Ia mempunyai hanya satu “descrete chip” dan boleh ditukarganti dengan chipset-chipset yang berbeda saja, contoh Sis 5513 Intel PIIX.

3. SLOT EXPANSI

Slot adalah bagian dalam sebuah sistem komputer yang sangat umum dan selalu tersedia. Salah satunya ialah slot expansi, slot ini berfungsi untuk menempatkan peralatan tambahan misalnya sebagai sarana komunikasi antara peralatan input / output dengan motherboard, seperti untuk VGA Card, Sound Card, Modem, dan lain-lain. Slot expansi memiliki macam-macam spesifikasi, namun yang membedakan antara satu dengan yang lainnya adalah bentuknya, kecepatan memproses data, dan fasilitas yang dimilikinya. Dan setiap slot yang tersedia dalam sebuah motherboard akan mempengaruhi harga dan kinerja dari sistem itu sendiri

Berikut ini adalah macam-macam slot yang dikenal dalam sistem komputer :

1. ISA (Industry Standard Architecture).

Slot ini adalah yang paling umum tersedia pada motherboard, karena ISA adalah slot orisinil dari sebuah motherboard. Slot yang paling panjang adalah ISA. Namun jika semua slotnya berukuran sama, itu tandanya slot yang ada pada motherboard adalah ISA semua.8-bit. ISA memiliki nilai transfer rate 0,625 MB/sec. Sedangkan sistem yang banyak dipakai saat ini lebih banyak menggunakan 16-bit ISA yang memiliki nilai transfer rate 2 MB/sec. Sebenarnya nilai ini tidak juga dikatakan besar. Namun berhubung card yang terpasang rata-rata tidak memerlukan kecepatan yang lebih dari ini, maka slot ini dianggap masih cukup kompatibel. ISA digunakan untuk slot soundcard.

2. EISA (Enhanced Industry Standard Architecture).

EISA lebih banyak digunakan dalam sistem server. Karena slot ini memang sengaja diperuntukkan untuk meng-handle pekerjaan yang lebih berat dari ISA. EISA memilikifitur bus mastering yang dapat membuatnya bekerja tanpa membebani kerja CPU. Contoh card yang menggunakan slot ini adalah SCSI card. Berhubung slot ini tidak mengganggu kerja CPU, maka slot ini cukup tepat untuk digunakan dalam meningkatkan kecepatan kerja komputer.

3. MCA (Micro Channel Architecture).

Slot ini pertama kali diperkenalkan oleh IBM. Seperti EISA, MCA memiliki 32-bit dan mampu melakukan bus matering juga. Namun, MCA memiliki keterbatasan. Jika pada EISA Anda dapat memasang card ISA, pada MCA card ISA tidak dapat dipasangka didalamnya. Meskipun demikian, MCA dapat otomatis mengenali jenis card yang dipasang ke dalamnya dan langsung melakukan konfigurasi dasar. MCA juga lebih kuat menghadapi gangguan listrik dan mengurangi error yang kadang terjadi pada slot lain. Sayangnya, slot ini telah menjadi sejarah, yang artinya tidak dipergunakan lagi saat ini.

4. VESA (Video Electronics Standard Association).

Sesuai dengan namanya, slot ini memang digunakan untuk keperluan grafis yang membutuhkan kecepatan tinggi, seperti video card. Transfer rate yang dimiliki oleh VESA sendiri adalah 132 MB/sec. Pada dasarnya sama dengan ISA slot, namun VESA memiliki slot tambahan dibelakangnya sehingga total panjang yang dimiliki VESA lebih besar 4 inci dari ISA slot.

5. PCMCIA (Personal Computer Memory Card International Association).

Yang sangat mencolok dari slot ini adalah bentuk card yang akan masuk ke dalamnya,yaitu hanya sebesar kartu kredit. Biasanya slot ini hanya terdapat pada perangkat yang memiliki mobilitas tinggi, seperti notebook. Namun, saat ini sudah banyak juga PC yang menyediakan slot PCMCIA. Dengan menggunakan interface 68 pin, slot ini biasanya disediakan sebagai fitur ekspansi dari sebuah sistem.PCMCIA tersedia dalam berbagai tipe menurut ketebalannya. Tipe 1 memiliki ketebalan sebesar 3,3 mm dan biasanya berfungsi sebagai RAM atau flash memory.Tipe ini paling sering terdapat pada PDA atau kamera digital. Tipe 2 memiliki ketebalan5 mm dan biasanya berfungsi sebagai modem atau adapter. Tipe 3 adalah tipe yang paling tebal (10,5 mm). Biasanya berfungsi sebagai alat tambahan seperti harddisk.

      Biasanya jika memiliki slot PCMCIA tipe 3, Anda dapat juga menggunakan peripheral yang menggunakan tipe 1 dan 2, dikarenakan ketebalannya. Setiap slot membutuhkan jalur komunikasi yang digunakan untuk menghubungkan card dengan CPU. Jalur komunikasi ini terdiri atas IRQ, DMA, dan memory address.

6. PCI (Peripheral Component Interconnect).

PCI dikembangkan oleh Intel. Oleh karena itu, slot ini sangat umum terdapat pada motherboard yang menggunakan prosesor Intel. Kecepatan yang dimiliki PCI hampir sama dengan VESA, namun spesifikasi lainnya berbeda. Pada PCI, tidak akan direpotkan dengan masalah konfigurasi. Sebab PCI dapat melakukan konfigurasi otomatis. Berawal dari kelebihan PCI inilah, konsep Plug and Play mulai diperkenalkan. Slot PCI berfungsi sebagai tempat/slot untuk modem,tv tuner,LAN card atau Multi Fungsi.

7. AGP (Accelerated Graphics Port)

Slot AGP atau Bus AGP, singkatan dari Accelerated Graphics Port adalah sebuah slot yang dikhususkan sebagai bus pendukung kartu grafis berkinerja tinggi, menggantikan bus ISA, bus VESA atau bus PCI yang sebelumnya digunakan. Sebenarnya AGP dibuat berdasarkan bus PCI, tapi memiliki beberapa kemampuan yang lebih baik. Selain itu, secara fisik, logis dan secara elektronik, AGP bersifat independen dari PCI. Tidak seperti bus PCI yang dalam sebuah sistem bisa terdapat beberapa slot, dalam sebuah sistem, hanya boleh terdapat satu buah slot AGP saja.

Selain faktor kinerja video yang lebih baik pada slot ini,namun ada beberapa alasan mengapa Intel mendesain AGP yaitu untuk mengizinkan kartu grafis dapat mengakses memori fisik secara langsung, yang dapat meningkatkan kinerja secara signifikan, dengan biaya integrasi yang relatif lebih rendah. AGP mengizinkan penggunaan kartu grafis yang langsung mengakses RAM sistem, sehingga kartu grafis on-board dapat langsung menggunakan memori fisik, tanpa harus menambah chip memori lagi, meski harus dibarengi dengan berkurangnya memori untuk sistem operasi.Jadi secara umum AGP ini berfungsi sebagai tempat slot VGA card.

8. CNR (Communication and Network Riser)

Jenis slot ini berfungsi sebagai koneksi dalam internet.

4. SLOT MEMORY

Ada dua tipe slot memori yang kini beredar di masyarakat komputer. Memang ada juga slot terbaru untuk Rambus-DRAM tetapi sampai kini belum banyak pengguna yang memakainya. slot lama yang masih cukup populer adalah SIMM. Socket ini terdiri dari 72 pin modul. Slot yang kedua memiliki 168 pin modul yaitu slot memori tipe DIMM.

5. KONEKTOR

Connector telah menancap pada motherboard.

Suatu alat yang menghubungkan motherboard dengan chasing. Pada umumnya connector dalam kondisi tersolder pada motherboard, jadi komponen eksternal seperti keyboard, printer, speaker, dll bisa dihubungkan secara langsung pada motherboard.

. Dan semua connector yang terhubung pada motherboard selalu mengikuti dengan standar yang telah ditetapkan. Contohnya connector catu daya (power supply) pada cabinet akan sesuai dengan connector pada motherboard. Konektor itu sendiri terbagi atas tiga macam :

a. . Konektor Power

Konektor power adalah pin yang menyambungkan motherboard dengan power

supply di casing sebuah komputer. Pada motherboard tipe AT, casingyang dibutuhkan adalah tipe AT juga. Konektor power tipe AT terdiridari dua bagian, di mana dua kabel dari power supply akan menancap disitu. Pada tipe ATX, kabel power supply menyatu dalam satu header yang utuh, sehingga Anda tinggal menancapkannya di motherboard. Kabel initerdiri dari dua kolom sesuai dengan pin di motherboard yang terdiri

atas dua larik pin juga. Ada beberapa motherboard yang menyediakan dua

tipe konektor power, AT dan ATX. Kebanyakan motherboard terbaru sudah

bertipe ATX.

Power supply terhubung dengan motherboard melalui kabel beraneka warna dan connector plastic besar.

b. Konektor Floppy dan IDE

Konektor ini menghubungkan motherboard dengan piranti simpan permanen seperti floppy disk atau harddisk. Konektor IDE dalam sebuah motherboard biasanya terdiri dari dua, satu adalah primary IDE dan yang lain adalah secondary IDE. Konektor Primary IDE menghubungkan motherboard dengan primary master drive dan piranti secondary master. Sementara, konektor secondary IDE biasanya disambungkan dengan pirantipiranti untuk slave seperti CDROM dan harddisk slave. Bagaimana menyambungkan pin dengan kabel? Mudah sekali. Pita kabel IDE memiliki tanda strip merah pada salah satu sisinya. Strip merah tersebut menandai, sisi kabel berstrip merah ditancapkan pada pin bernomor 1 di konektornya. Bila menancap terbalik, piranti yang terpasang tidak akan dikenali oleh komputer. Hal yang sama berlaku untuk menyambungkan kabel floppy dengan pin di motherboard.

c. Konektor Keyboard

Ada dua tipe konektor yang menghubungkan motherboard dengan keyboard. Satu adalah konektor serial, sedangkan satu lagi adalah konektor PS/2. Konektor serial atau tipe AT berbentuk bulat, lebih besar dari yangmodel PS/2 punya, dengan lubang pin sebanyak 5 buah. Sementara,konektor PS/2 memiliki lubang pin 6 buah dan diameternya lebih kecil separuhnya dibanding model AT.

6.BIOS dan CMOS

BIOS (basic input output system) adalah koleksi program yang terdapat dalam EPROM ( Eraseble Programmable Read-Only Memory ) atau EEPROM ( Electrically Eraseable PROM ) yang juga dikenali cip Flash ROM. BIOS berfungsi untuk menginisialisasi dan mengkonfigurasi peripheral utamanya dalam proses input dan output. Kedudukan BIOS berada diantara perangkat keras dan Sistem Operasi komputer (Windows, DOS, Linux, OS/2, dan lain-lain).Selain dari itu bios juga berfungsi buat mengendalikan interaksi antara hardware dan software. Tanpa adanya BIOS ini, komputer sehebat apa pun akan tetap bodoh.

CMOS adalah alat yang akan membantu bios dalam menjalankan kerjanya.Jadi,Untuk menjalankan kerjanya, BIOS perlu mendapat maklumat tentang perkakasan dalam sistem komputer. Maklumat ini tersimpan dalam CMOS ( Complementary Metal Oxide Semiconductor ) satu cip yang penting yang mempunyai baterinya sendiri untuk berfungsi. Bila terdapat penambahan dalam sistem, contohnya kita menambahkan memori, kita perlu mengatur rekod pada CMOS. Selain itu CMOS berfungsi untuk memberi tenaga pada motherboard dalam mengenali konfigurasi yang terpasang, ketika ia belum mendapatkan daya dari power supply.

7.PORT, dan JUMPER

Pada tipe AT, port serial dan paralel tidak menyatu dalam satu motherboard tetapi disambungkan melalui kabel. Jadi, di motherboard tersedia pin untuk menancapkan kabel. Fungsi port paralel bermacammacam, mulai dari menyambungkan komputer dengan printer, scanner, sampai dengan menghubungkan komputer dengan periferal tertentu yang dirancang menggunakan koneksi port paralel. Port serial biasanya digunakan untuk menyambungkan dengan kabel modem atau mouse. Ada juga piranti lain yang bisa dicolokkan ke port serial. Dalam motherboard tipe ATX, port paralel dan serial sudah terintegrasi dalam motherboard, sehingga Anda tidak perlu menancapkan kabel-kabel yang merepotkan.

Jumper adalah pelompat pada motherboard,maksudnya untuk menentukan jenis kad video atau kad paparan video ( video display card ) yang anda gunakan konfigurasi ( configuration ) cakera keras. Kedudukan jumper pada papan utama adalah berbeda-beda antara satu komputer dengan komputer yang lain.
